Мостовые краны и кран-балки

Виды мостовых кранов

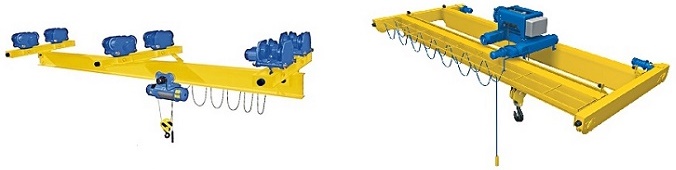

Мостовые краны - грузоподъемные механизмы, состоящие из моста, грузовой тележки и концевых балок.

Они бывают опорными (перемещающимися по рельсовому пути) и подвесными (перемещаются по нижним полкам подвесного пути).


Опорные в зависимости от грузоподъемности и пролета выполняют однобалочными или двухбалочными.

Подвесные производят однобалочными. При большой длине пролета подвесной кран делают двухпролетным - имеющим три концевые балки. Подвесной кран в отличие от опорного может иметь консоли.

Виды металлоконструкции моста

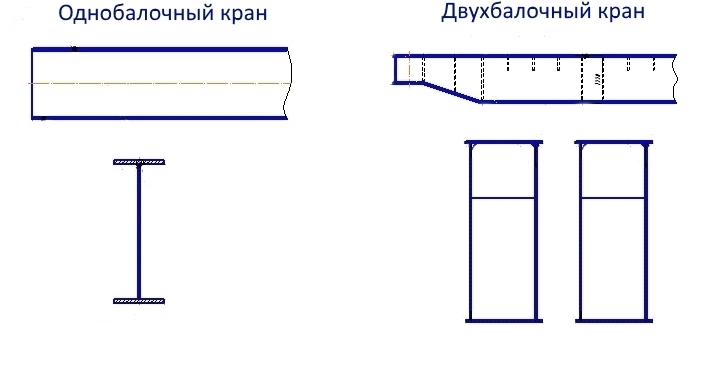

Мост однобалочного мостового крана (как подвесного, так и опорного) обычно делают из двутавровой машиностроительной балки, а у двухбалочного крана - листобалочной конструкции.

Листобалочная (коробчатая) конструкция представляет собой сваренные между собой две вертикальные стенки, верхний и нижний горизонтальный пояс. На верхнем поясе пролётной балки закреплён рельс, по которому перемещается грузовая тележка. Для большей устойчивости вертикальных стенок внутри пролётной балки устанавливают диафрагмы. Для обслуживания грузовой тележки и механизмов передвижения крана к пролетным балкам крепятся площадки для обслуживания.

Мостовые краны специального назначения

• Магнитные

У этого типа на крюковую подвеску или траверсу навешивается грузовой электромагнит.

Грузоподъемный механизм используют для перегрузки ферромагнитных материалов (листового и профильного металлопроката, стружки, скрапа и т.д.).

Для работы электромагнита предусмотрен механизм намотки каната (кабельный барабан).

Такие краны чаще всего оснащаются стационарной или подвижной кабиной.

В остальном они имеют конструкцию аналогичную крану общего назначения.

• Грейферные

В качестве грузозахватного органа применяются грейферы различного исполнения.

При использовании канатного грейфера на грузовую тележку устанавливается дополнительный барабан для наматывания замыкающего каната.

При использовании электрогидравлического грейфера систему токоподвода, аналогичную магнитному крану.

• Магнитно-грейферные краны

У них два рабочих органа – магнит и грейфер, поэтому можно работать как с сыпучими грузами, так и с ферромагнитными.
